稀相输送(低压-高速)







面粉厂的自动上料系统是最好的例子。
       广泛用于粉煤灰、大白粉、水泥、粮食等颗粒及粉体物料的水平及垂直输送。多个出料口由一根输送管送到一定高度的储存罐体中,便于装车运输。
      可以替代多个螺旋输送机、皮带输送机、刮板输送机、斗式提升机等等。是一个具有多个技术含量的输送系统。
http://www.gsgzcc.com

系统概述
    稀相气力输送主要分为:负压吸送系统、正压吹送系统
    稀相输送是利用风机或真空泵在管道中产生的气流,采用正压或负压并以较高的速度来推动或拉动物料在管道内流动,从而把物料输送到相应的设备。因此该输送方式又被称为低压-高速系统,它具有较低的料气比m(通常把料气比m=0.1~20、压力p=0.010.1MPa  真空度pv=0.01~0.06MPa、速度v=5~30m/s归为低压-高速系统)。
    该系统初端约有10m/s启动速度,尾端达到约22m/s的高速,因而气流速度较高。输送管道初始端压力通常低于0.1MPa,而尾端则与大气压基本接近。稀相输送的介质一般采用空气或氮气,动力一般由罗茨风机或真空泵提供。罗茨风机和真空泵的稀相输送时,物料在管道中呈悬浮状态,输送当量距离最长达百米。
   其主要组成部件为混合室、吸嘴、星型给料阀、旋风分离器、除尘器、罗茨鼓风机、电控柜等

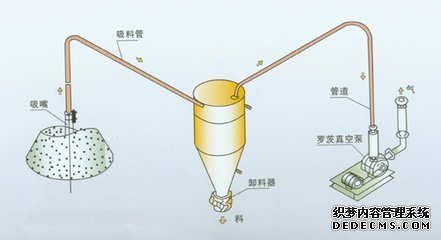

    负压系统主要利用真空型罗茨风机(或真空泵)在密封管道内产生的真空,以低于外界大气压的空气流,通过吸嘴(或星型给料阀与混合加速室单元)进料,再与空气混合,沿输料管道吸送到旋风分离器(俗称沙克龙)进行气固分离,实现从低处或散装处多点向高处一点或多点进行物料输送。其特点是物料不外泄,不产生环境问题,供料装置相对简单。
    正压吹送系统则是在高于外界大气压力状态下,压缩空气(或氮气)吹入管道,在混合加速室处形成料气混合物,通过管道把物料送到相应设备,完成整个输送过程。其特点是输送量大,距离较长,流速较低,稳定。对于物料的影响较小。而且分离出的气体净化后直接排入大气,延长罗茨鼓风机使用寿命。
    负压吸送与正压吹送也可以进行适当的组合,形成一个综合系统,由于其兼有负压输送和正压输送的优点,能满足一些复杂的生产工艺要求。


    注:料气比m是指同一时间段内在管道中通过的物料重量与空气(或氮气)重量之比。料气比也称混合比。
















系统工艺流程图

正压稀相吹送




负压稀相吸送



正负压组合输送
