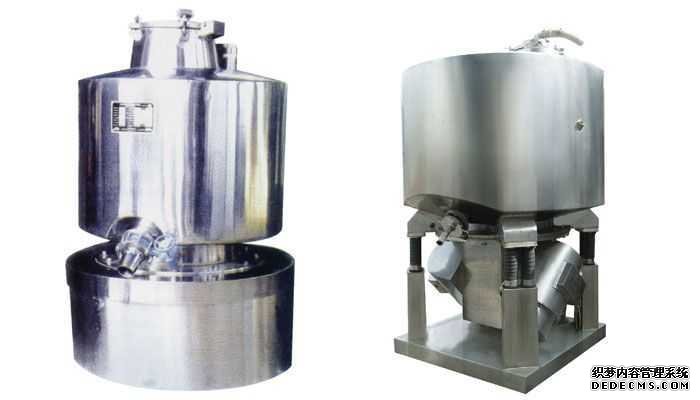

ZL立式真空振动干燥机

产品详情



一、概述
　　真空干燥方式因其内部气压极低，干燥过程主要依靠传导方式传热，如果物料始终处于静止状态，热交换速度将大大降低，为了解决这一缺陷，我公司设计了ZL立式真空振动干燥机，设备由加热系统、带夹套罐体、振动电机、搅拌系统、真空系统、冷凝系统、出料装置及控制系统等部分组成。



二、设备特点
1、物料在真空环境下低温干燥，特别适用于热敏性物料、憎氧物料或有特殊干燥要求的物料；
2、传热方式主要为传导传热，且在振动和搅拌的作用下，物料呈流化状态，传热表面不断更新，热效率得到了提高，节省能源；
3、有机容剂可由冷凝器回收，有效降低生产成本；
4、可实现真空进料，振动出料，操作方便；
5、设备可安装在位自动喷淋清洗装置，清洗非常方便，罐体内壁光滑，符合GMP有关要求。



三、工作原理
　　罐体设有加热夹套，热源为热水、导热油或低压蒸汽，从而能使罐体内壁保持一定的加热温度。工作时，在真空泵的作用下，机内保持一定的真空条件。罐体内的物料在振动电机和搅拌装置的作用下不断地流化翻动，并与锥体内壁充分接触，实现热量传递，从而使物料内部湿分不断蒸发，湿汽由真空泵引出，经冷凝器收集。干燥完成后，打开出料阀出料。



四、使用范围
　　该设备主要用于医药、化工、食品等行业中对热敏性物料、憎氧物料或有特殊干燥要求的粉、粒状物料进行干燥，也可用于液体物料的浓缩、有机容剂的回收等。



五、设备主要技术参数

设备型号/参数	ZL-100	ZL-200	ZL-300	ZL-500	ZL-1000	ZL-1500	ZL-2000
公称容积L	100	200	300	500	1000	1500	2000
最大内径mm	700	800	900	1000	1400	1500	1600
装料系数	50-60%
电机功率kw	1.1	1.5	2.2	3	4.4	6	8
夹套面积m2	1.8	2.2	2.85	3.5	6	7.8	8.5
